jzy-cb 型ct二次过电压保护器
概述
在电力系统中，电流互感器(ct)应用一次电流的测量与控制，正常工作时互感器二次侧处于近似短路状态，输出电压很低。在运行中如果二次绕组开路或一次绕组流过异常电流(如雷电流、谐振过电流、电容充电电流、电感启动电流等)，都会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。
根据电力系统的实际需求，我公司在第一代保护器的基础上，我们又开发了具有动作接点输出、自动发光显示、自动闭锁差动保护、动作后具有手动和自动复位功能以及多元组合的各种不同功能的保护器，该产品采用全新的自动控制技术和高可靠性元件，使用寿命长，能可靠动作10万次以上。动作速度快，过载能力强，静态泄漏电流小，可满足各种ct保护的需要。
接线原理
一般情况下，电流互感器均接在a、b、c三相上，少数接在两相上，个别接在一相上。电流互感器二次绕组接线绝大多数为星形连接，少数为三角形连接。本保护器为二次绕组星形连接，二次绕组a、b、c对应连接在保护器a、b、c接线端子上，a、b、c三相二次中性点(虚地n)连接在保护器的n接线端子上。若只用a、b绕组，c相可以不接线不会影响保护器的正常工作。
ac220v电源直接接在保护器ac220v端子上，一对常开和一对常闭接点(共用中间活动端)为无源输出端子，供用户根据实际需要使用。
保护器的基本元件是本公司自行研制的特种zno压敏电阻，它并联于ct二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20v。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于8μa(u1ma≤800v)或5μa(u1ma>800v)，对该回路保护动作值和表计准确度的影响可以忽略不计。

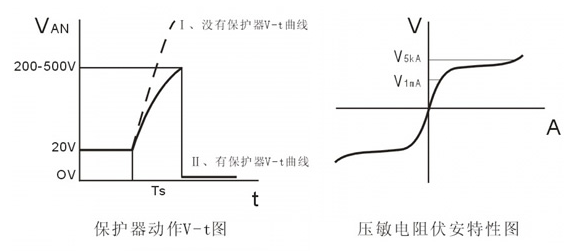

当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压(数值取决于ct本身参数和运行情况)，此时并接的压敏电阻瞬间进入导通状态。由于zno压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而彻底避免了过电压危害。保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路(或过压)信号与闭锁差动保护的接点。故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。
产品保护原理
保护器的基本元件是本公司自行研制的特种zno压敏电阻，它并联于ct二次被保护绕组两端，正常运行时压敏电阻两端的电压小于20v。此时压敏电阻处于近似断路的高阻状态，通过它的电流称为泄漏电流，小于8μa(u1ma≤800v)或5μa(u1ma>800v)，对该回路保护动作值和表计准确度的影响可以忽略不计。
当二次回路开路或一次绕组出现异常过流时，在二次绕组中产生的电压远远高于正常运行电压(数值取决于ct本身参数和运行情况)，此时并接的压敏电阻瞬间进入导通状态。由于zno压敏电阻的固有特性，过电压被有效地限制在选定值以下，进入稳定的短路状态，从而彻底避免了过电压危害。保护器能在过压产生的20ms内可靠地将二次绕组短接并发光显示，能提供开路(或过压)信号与闭锁差动保护的接点。故障排除后，将其复位即可再次使用，动作寿命可达上万次之多，运行稳定可靠。
